Проект №
57-22

Проект дома с мансардой 21 на 13 метров, общей площадью 223 м2, из газобетона (пеноблоков), c бассейном, террасой, котельной и кухней-столовой

Назад

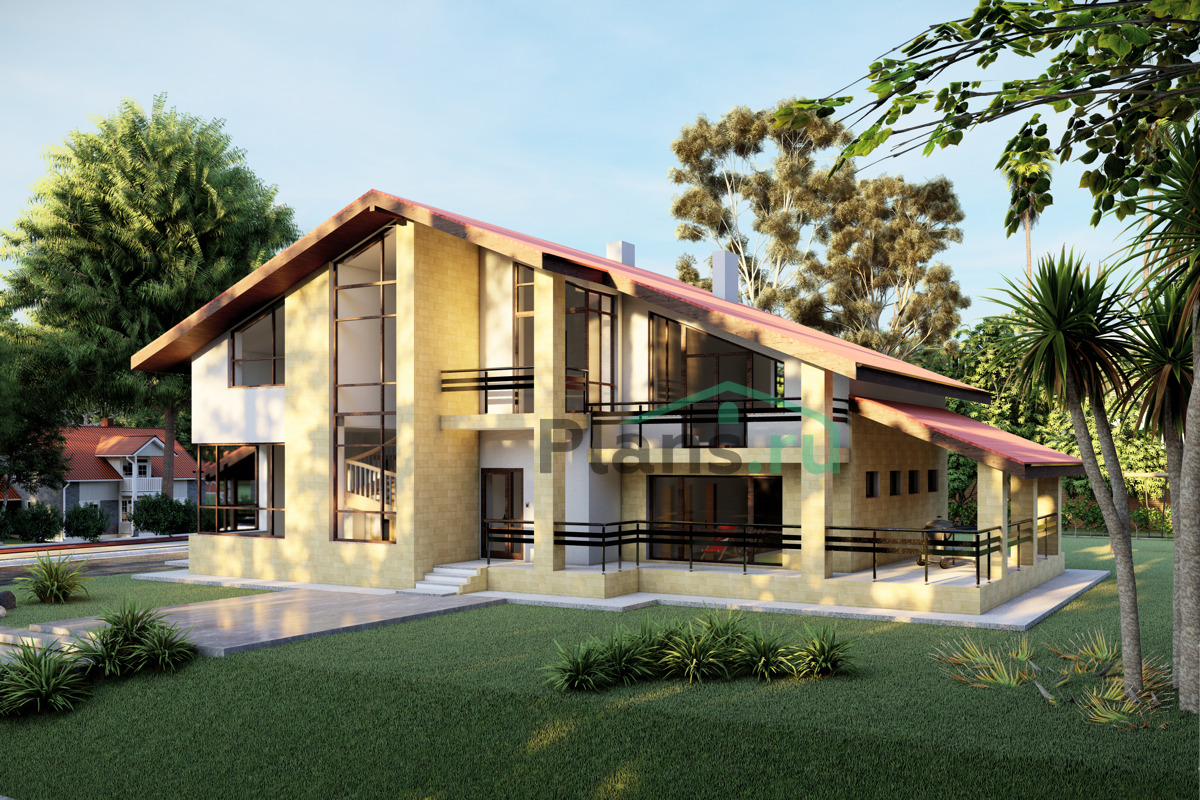

Фото проекта дома из газобетона 57-22
Зеркальный вариант Задать вопрос о проекте
  • Общая площадь
    223.4 м2
  • Материал
    Газобетон
  • Число этажей
    1
  • Мансарда
    есть
  • Цоколь
    нет
34 000 ₽
План цокольного этажа
Планировка цокольного этажа :: Проект дома из газобетона 57-22

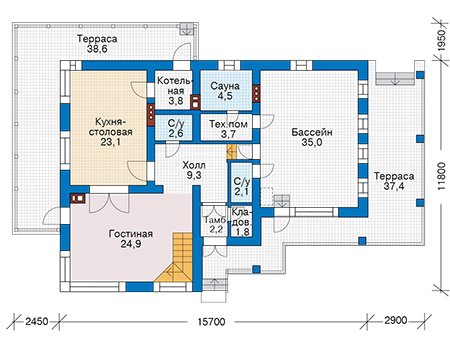

План первого этажа
Планировка первого этажа :: Проект дома из газобетона 57-22

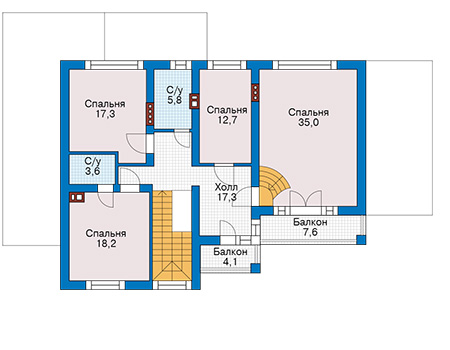

План мансардного этажа
Планировка мансардного этажа :: Проект дома из газобетона 57-22

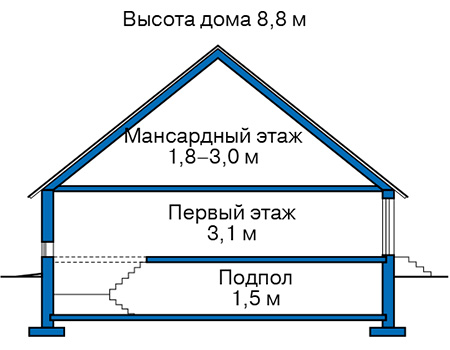

Высота дома
Высота этажей в проекте дома из газобетона 57-22

Все материалы и размеры, указанные в каталоге и на сайте, не могут использоваться при строительстве дома без приобретения рабочей документации!

Изображение фасада 1 :: Проект коттеджа 57-22
Изображение фасада 2 :: Проект коттеджа 57-22
Изображение фасада 3 :: Проект коттеджа 57-22
Изображение фасада 4 :: Проект коттеджа 57-22
Наружные стены
газобетон
Утеплитель
Фундамент
монолитная ж/б плита
Перекрытия
монолитные ж/б
Тип кровли
мансардная
Покрытие кровли
металлочерепица
Наружная отделка
искусственный камень, штукатурка, окраска
Цоколь
искусственный камень
Описание проекта
+ террасы, балконы – 87,6 кв.м. Есть зеркальная версия проекта
АР+КР (архитектурные решения, конструктивные решения)
Пример проектной документации
входит
в стоимость
  • Общие данные о проекте
  • Поэтажные планы
  • Маркировочные планы
  • Фасады
  • Разрезы
  • Ведомости оконных и дверных заполнений
  • Фундаменты
  • Планы перекрытий этажей
  • Планы стропил
  • Дымовентиляционные каналы
  • Основные конструктивные узлы и детали
  • Ведомости расхода материалов
Паспорт проекта
4 000 ₽
  • Пояснительная записка
  • Фасады
  • Планы этажей
  • Разрезы
  • План кровли
Цветные фасады формата А4
500 ₽
  • Цветовое решение фасадов (готовится на листах формата A4, по одному листу на фасад)
Доставка проекта
бесплатно
