Проект №
70-05

Проект дома с мансардой 9 на 6 метров, общей площадью 96 м2, каркасного типа, c террасой

Назад
Фото проекта каркасного дома 70-05
Задать вопрос о проекте
  • Общая площадь
    96.2 м2
  • Материал
    Каркас
  • Число этажей
    1
  • Мансарда
    есть
  • Цоколь
    нет
25 000 ₽
План первого этажа
Планировка первого этажа :: Проект каркасного дома 70-05
План мансардного этажа
Планировка мансардного этажа :: Проект каркасного дома 70-05

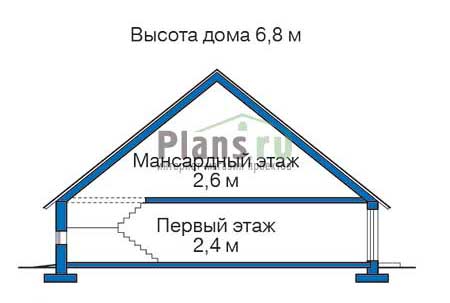

Высота дома
Высота этажей в проекте каркасного дома 70-05

Все материалы и размеры, указанные в каталоге и на сайте, не могут использоваться при строительстве дома без приобретения рабочей документации!

Изображение фасада 1 :: Проект коттеджа 70-05
Изображение фасада 2 :: Проект коттеджа 70-05
Изображение фасада 3 :: Проект коттеджа 70-05
Изображение фасада 4 :: Проект коттеджа 70-05
Наружные стены
деревянный каркас с утеплителем
Утеплитель
Фундамент
монолитная ж/б плита
Перекрытия
по деревянным балкам
Тип кровли
мансардная
Покрытие кровли
металлочерепица
Наружная отделка
вагонка, виниловая или деревянная Декоративный камень и кирпич "КРАСНЫЙ КАМЕНЬ"
Цоколь
лицевой кирпич
Описание проекта
Уютный и компактный одноэтажный коттедж с мансардой для строительства на небольшом участке. Эффективное использование мансардного этажа позволило увеличить полезную площадь дома и разместить в ней три спальные комнаты и холл. На первом этаже находится хорошо освещенная гостиная с камином, а также кухня, санузел с душем и жилая комната. Перед входом располагается просторная терраса, удобная для отдыха летом.
АР+КР (архитектурные решения, конструктивные решения)
Пример проектной документации
входит
в стоимость
  • Общие данные о проекте
  • Поэтажные планы
  • Маркировочные планы
  • Фасады
  • Разрезы
  • Ведомости оконных и дверных заполнений
  • Фундаменты
  • Планы перекрытий этажей
  • Планы стропил
  • Дымовентиляционные каналы
  • Основные конструктивные узлы и детали
  • Ведомости расхода материалов
Паспорт проекта
4 000 ₽
  • Пояснительная записка
  • Фасады
  • Планы этажей
  • Разрезы
  • План кровли
Цветные фасады формата А4
500 ₽
  • Цветовое решение фасадов (готовится на листах формата A4, по одному листу на фасад)
