Проект №

Проект дома с мансардой 13 на 9 метров, общей площадью 185 м2, из газобетона (пеноблоков), со вторым светом, с гаражом и зимним садом

Фото проекта дома из газобетона 50-02
Фото проекта дома из газобетона 50-02
План первого этажа
Планировка первого этажа :: Проект дома из газобетона 50-02

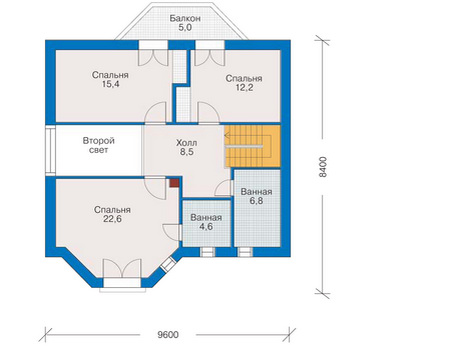

План мансардного этажа
Планировка мансардного этажа :: Проект дома из газобетона 50-02
Высота дома
Высота этажей в проекте дома из газобетона 50-02
Посмотреть пример проектной документации (что будет содержать проект)
План первого этажа
Планировка первого этажа :: Проект дома из газобетона 50-02
План мансардного этажа
Планировка мансардного этажа :: Проект дома из газобетона 50-02

 Требуется другая планировка или внешний вид? Сообщите, что Вам бы хотелось изменить и мы рассмотрим такую возможность.

Высота дома
Высота этажей в проекте дома из газобетона 50-02

Все материалы и размеры, указанные в каталоге и на сайте, не могут использоваться при строительстве дома без приобретения рабочей документации!

Изображения и 3D-модели на сайте носят исключительно ознакомительный характер для оценки объемно-планировочного решения. Варианты решений в рабочей документации могут отличаться от представленных на сайте.

Фасады

Изображение фасада 1 :: Проект коттеджа 50-02
Изображение фасада 2 :: Проект коттеджа 50-02
Изображение фасада 3 :: Проект коттеджа 50-02
Изображение фасада 4 :: Проект коттеджа 50-02

Характеристики

Общая площадь
185.4 м2
Наружные стены
газобетон
Фундамент
сборный ж/б
Перекрытия
по деревянным балкам
Тип кровли
мансардная
Покрытие кровли
битумная черепица
Описание проекта: Характер фасадов дома формируется двумя мощными шестигранными эркерами. На первом этаже перегородками выделен входной блок, включающий в себя прихожую, лестницу, техническое помещение и туалет, а вся остальная часть этажа работает как открытое пространство. Гостиная и столовая представляют собой единое помещение, являющееся ядром дома. Эта комната предназначена для коммуникации членов семьи и для приема гостей. Она связана с кухней, которая лишь визуально разграничивается от столовой барной стойкой или стеллажами. Такая структура - с перетекающими друг в друга пространствами - создает не только ощущение простора и свободы, но и просто очень удобна. Из первого этажа есть выход непосредственно в подсобные помещения (в гараж и в кладовые). Второй этаж дома - зона компактных помещений личного характера, куда, как правило, гости не допускаются.

Состав проекта

АР+КР (архитектурные решения, конструктивные решения)
Пример проектной документации
40 150 ₽
  • Общие данные о проекте
  • Поэтажные планы
  • Маркировочные планы
  • Фасады
  • Разрезы
  • Ведомости оконных и дверных заполнений
  • Фундаменты
  • Планы перекрытий этажей
  • Планы стропил
  • Дымовентиляционные каналы
  • Основные конструктивные узлы и детали
  • Ведомости расхода материалов
Инженерные сети
7 000 ₽
  • Водоснабжение и канализация (внутренние сети)
  • Электрооборудование (внутренние сети)
  • Отопление и вентиляция
Паспорт проекта
3 500 ₽
  • Пояснительная записка
  • Фасады
  • Планы этажей
  • Разрезы
  • План кровли
Цветные фасады формата А4
500 ₽
  • Цветовое решение фасадов (готовится на листах формата A4, по одному листу на фасад)
Доставка проекта
бесплатно
Нашли такой же проект на другом сайте?
У нас вы купите его дешевле!
Пришлите ссылку на сайт с этим проектом** и получите скидку.
  • Разница — не только в цене
  • Проект с голограммой гарантирует ответственность проектировщика за правильность чертежей.
    Вы всегда сможете обратиться к автору проекта за необходимыми разъяснениями.
  • Мы постоянно совершенствуем проектную документацию. Поэтому даже те проекты, которые находятся в продаже несколько лет, сегодня имеют обновленные чертежи.
    Если же вы покупаете контрафактный проект, то рискуете получить устаревшую или некорректную документацию, а претензии по качеству предъявить будет некому.
  • Сэкономив несколько тысяч рублей на покупке документации, вы рискуете потерять сотни тысяч при строительстве, исправляя ошибки контрафактного проекта.
    Ваш будущий дом стоит подлинного, грамотного авторского проекта!
  • ** Предложение относится только к проектам, подлинность которых подтверждена голограммой с уникальным номером.
Проект №
  • Общая площадь
    185.4 м2
  • Материал
    Газобетон
  • Число этажей
    1
  • Мансарда
    есть
  • Цоколь
    нет
47 300 ₽
40 150 ₽
